Opis

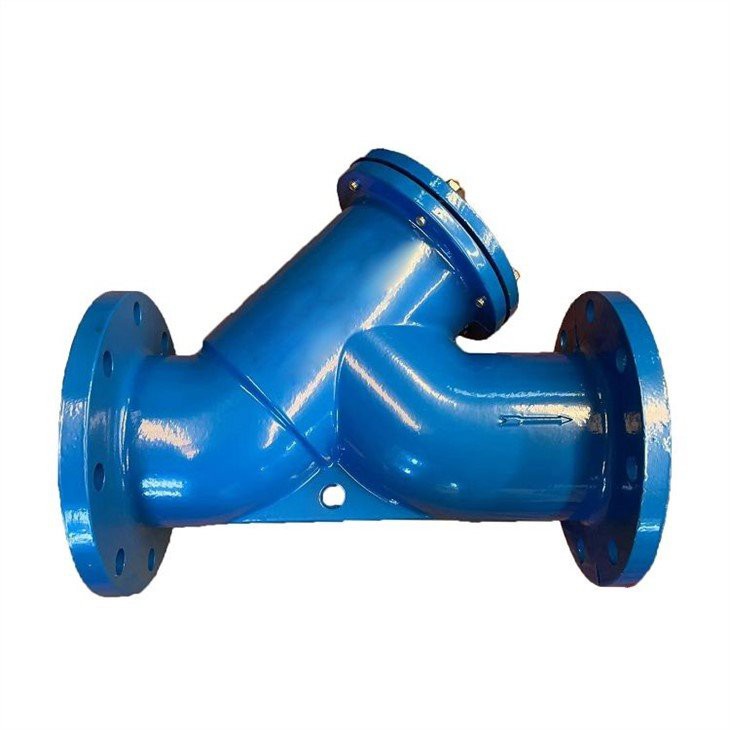

Filtr siatkowy DIN Standard Y służy do filtrowania zanieczyszczeń w przepływających mediach w celu ochrony zaworów i urządzeń w systemach rurowych. Jest zwykle instalowany przed zaworem nadmiarowym, zaworem atmosferycznym, hydraulicznym zaworem sterującym i innym sprzętem. Produkt ma dobrą strukturę, więc nie ma potrzeby późniejszej konserwacji. Produkt charakteryzuje się niskimi oporami, co pozwala na płynne przechodzenie medium przez filtrowanie zanieczyszczeń. Odpowiednim medium tego produktu może być woda, ropa i gaz. Zawsze stawiamy naszych klientów na pierwszym miejscu, więc jeśli masz jakiekolwiek pytania, nie wahaj się ich zapytać, a my odpowiemy na wszystkie za Ciebie.
Cechy
1. Korpus główny i pokrywa filtra siatkowego DIN Standard Y są wykonane z żeliwa sferoidalnego, aby zapewnić wysoką wytrzymałość produktu i dobrą odporność na korozję.
2. W zależności od warunków użytkowania dostępne są różne specyfikacje siatki ekranu do wyboru.
3. Produkt posiada powłokę epoksydową wewnątrz i na zewnątrz, grubość nie mniejsza niż 250μm. Dlatego skuteczność uszczelniania produktu jest również bardzo dobra.
4. Produkt może skutecznie filtrować zanieczyszczenia w medium, aby zapewnić gładkość całego systemu rurociągów.
składniki
Nie. | Część | Materiał |
1 | Ciało | GGG50 |
2 | Uszczelka | SS 304 |
3 | Czapeczka | GGG50 |
4 | Wtyczka | SS 304 |
5 | Ekran | SS 304 |
6 | Śruba | SS 304 |
7 | Pralka | SS 304 |

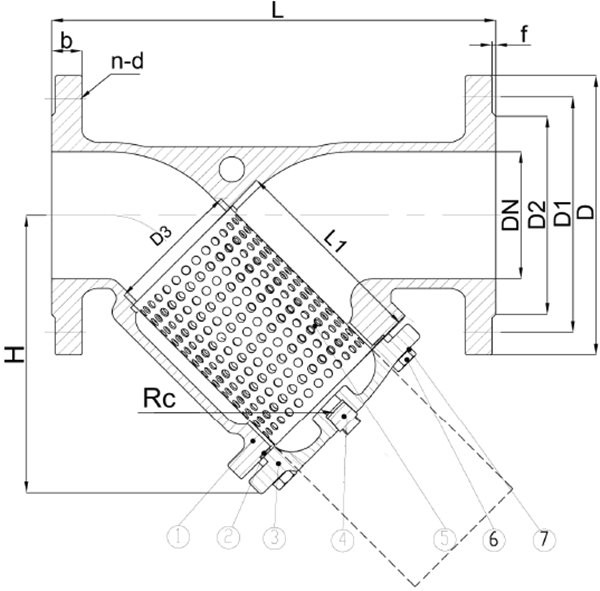

Wymiary
DN | L | D | D1 | D2 | b | f | n-d | RC | H | D3 | L1 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-19 | 3/8" | 150 | 50 | 79 |
65 | 290 | 185 | 145 | 122 | 20 | 3 | 4-19 | 1/2" | 160 | 58 | 100 |
80 | 310 | 200 | 160 | 138 | 22 | 3 | 8-19 | 1/2" | 200 | 65 | 110 |
100 | 350 | 220 | 180 | 158 | 24 | 3 | 8-19 | 1/2" | 240 | 72 | 110 |
125 | 400 | 250 | 210 | 188 | 26 | 3 | 8-19 | 3/4" | 290 | 99 | 145 |
150 | 480 | 285 | 240 | 212 | 26 | 3 | 8-23 | 3/4" | 330 | 115 | 161 |
200 | 600 | 340 | 298 | 268 | 30 | 3 | 12-23 | 3/4" | 380 | 191 | 265 |
250 | 730 | 405 | 355 | 320 | 32 | 3 | 12-28 | 1" | 480 | 217 | 295 |
300 | 850 | 460 | 410 | 378 | 32 | 4 | 12-28 | 1" | 540 | 250 | 318 |
